バレラ　防護柵・手摺

サイズ

Ｗ2000×Ｈ1100　Ｗ1950×Ｈ1100（デッキモジュール）

トップ
ビーム

再生木材（芯材アルミ形材）

支柱材質

再生木材（芯材アルミ形材）

埋込種類

連続基礎（Ｗ）　独立基礎（Ｃ）

ｍ当り
重量

Ｗ＝9.66kgf　Ｃ＝9.86kgf

説明

笠木、横桟、柱の全ての部材に再生木材カバーを使用したＰ種防護柵です。
フレキシブルワイヤーブラケットの採用により、傾斜やコーナー、三次元変化（下りながら曲がる等）にも対応します。
デッキモジュールの採用により、防護柵の柱の芯々ピッチを変更することが可能です。

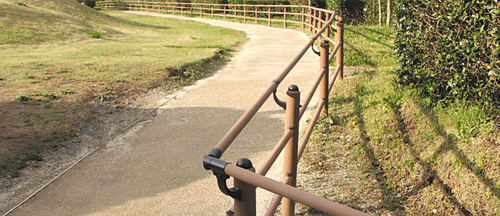

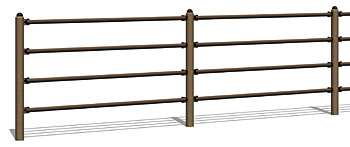

製品
イメージ

フレキシブルワイヤーブラケットについて

レベル〜レベル	レベル〜傾斜	傾斜〜傾斜

コーナー変形	３次元変化 (下がりながら曲がる)

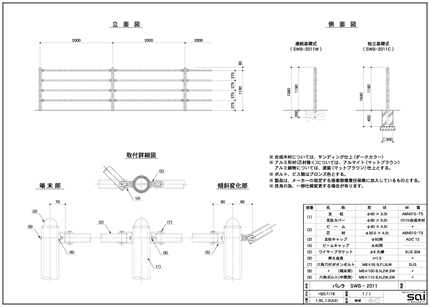

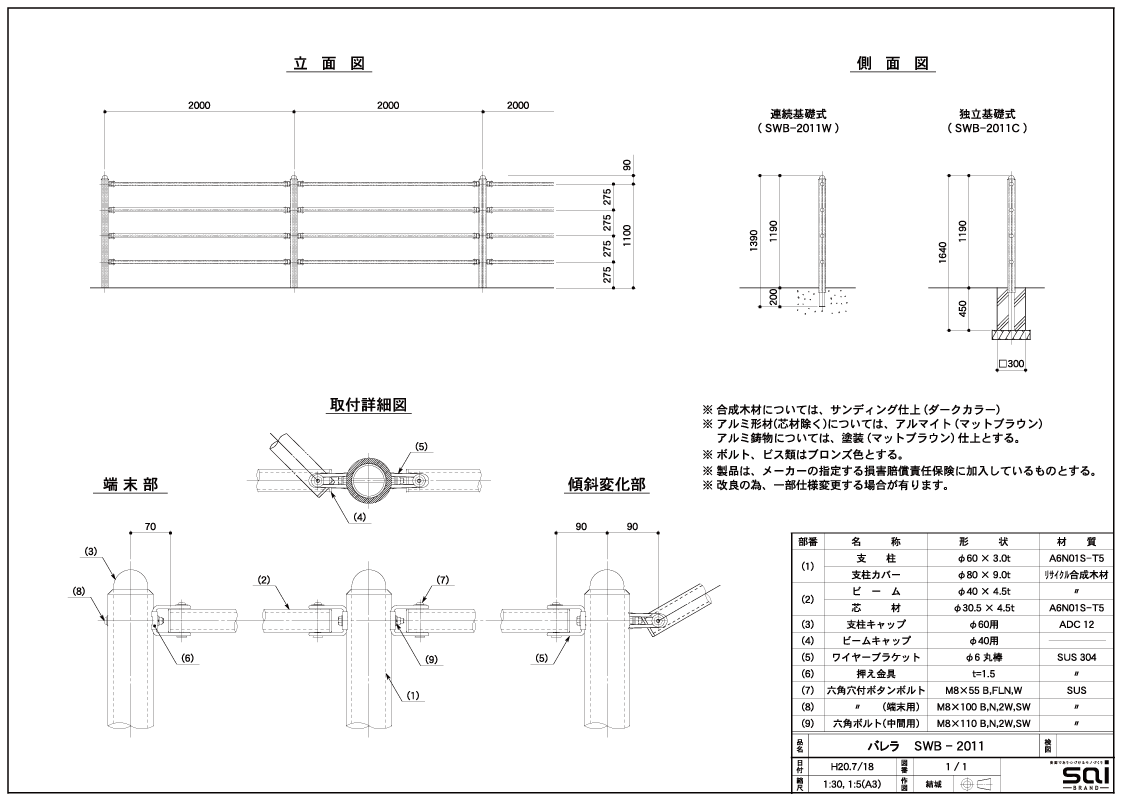

図面
(クリック
で拡大)

PDF

バレラSWB 製品図（734KB）

特記

【歩行者自転車用柵の設計基準】

※歩行者自転車用柵は、原則として種別Ｐを適用するものとし、歩行者の滞留が予想される区間および橋梁、
高架の区間に設置される転落防止を目的とした柵は、集団による荷重を想定し、種別ＳＰを適用するものとする。

【防護柵の設計基準・同解説】
